10噸BTL拖電纜電動平車

載重能力：10T
供電型：拖電纜線
應用范圍：5s車間，汽車模具，物料轉運，航天設備車間，空調車間，澆鑄模具廠房
適用物料：鋼卷、鋁卷、鍍鋅卷、變壓器、電纜盤、鑄造件、電機、集裝箱、車廂、壓力容器等

在線咨詢

產品介紹
技術參數
我要留言
案例現場

產品介紹

BTL系列是拖電纜供電軌道平車，是將交流380V電纜線直接引入平車電氣控制系統，來控制平車的啟動，停止，前進，后退等。通過平車的移動來拖動放置在地面上的電纜實現平車供電，電纜線放置在兩軌道中心，操作系統為低壓36V電源控制 !

產品工作環境

1.環境溫度：-20℃-80℃
環境濕度：相對濕度≤70%
環境PH度：在中性或趨近中性的環境下工作
接電持續率：25%
空氣潔凈度：無腐蝕性虛浮物、無易燃易爆氣體
工作場地：（1）坡度：≤2.8°
（2）平整度：±2cm/m
（3）清潔度：場地要求無視覺垃圾，無＞1cm的凸起缺陷等
2.可適用于易燃易爆等特殊環境；
3.可適用于冶金，煤炭，機電，重工，造船，輕工業等一般

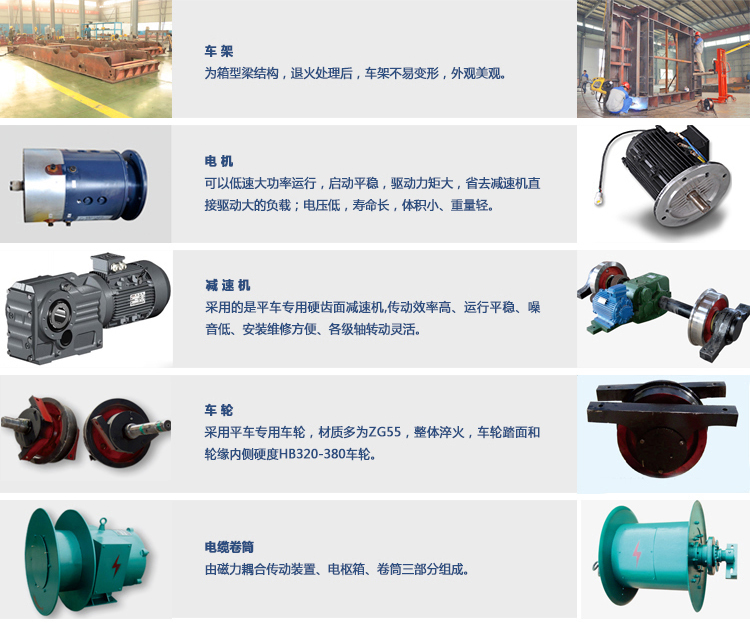

產品細節展示

技術參數

型號		BTL-2T	BTL-5T	BTL-10T	BTL-16T	BTL-20T	BTL-25T	BTL-30T	BTL-40T	BTL-50T	BTL-63T	BTL-80T	BTL-100T	BTL-150T
額定載重		2	5	10	16	20	25	30	40	50	63	80	100	150
臺面尺寸	長	2000	3500	3600	4000	4000	4500	4500	5000	5500	5600	6000	6500	10000
	寬	1500	2000	2000	2000	2000	2200	2200	2500	2500	2500	2600	2800	3000
	高	450	500	500	550	550	600	600	650	650	700	800	900	1200
輪距( mm )		1200	2500	2600	2800	2800	3200	3200	3800	4200	4300	4700	4900	7000
軌內側距 ( mm)		1200	1435	1435	1435	1435	1435	1435	1435	1435	1435	1800	2000	2000
車輪直徑( mm )		φ270	φ300	φ300	φ350	φ350	φ400	φ400	φ500	φ500	φ600	φ600	φ600	φ600
車輪數量		4	4	4	4	4	4	4	4	4	4	4	4	8
離地間隙 ( mm )		50	50	50	50	50	50	50	50	50	75	75	75	75
運行速度 ( m/min)		0-25	0-25	0-25	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-18
電機功率( Kw )		0.8	1.5	1.5	2.2	2.5	3	4	5.5	5.5	7.5	7.5	11	15
運行長度		25	25	25	25	30	30	50	50	50	50	50	50	50
最大輪壓（KN）		14.4	25.8	42.6	64.5	77.7	94.5	110.4	142.8	174	221.4	278.4	343.8	265.2
參考重量		2.3	3.3	3.8	5	5.5	6	6.3	7.2	7.6	10.3	12.1	13.9	26
